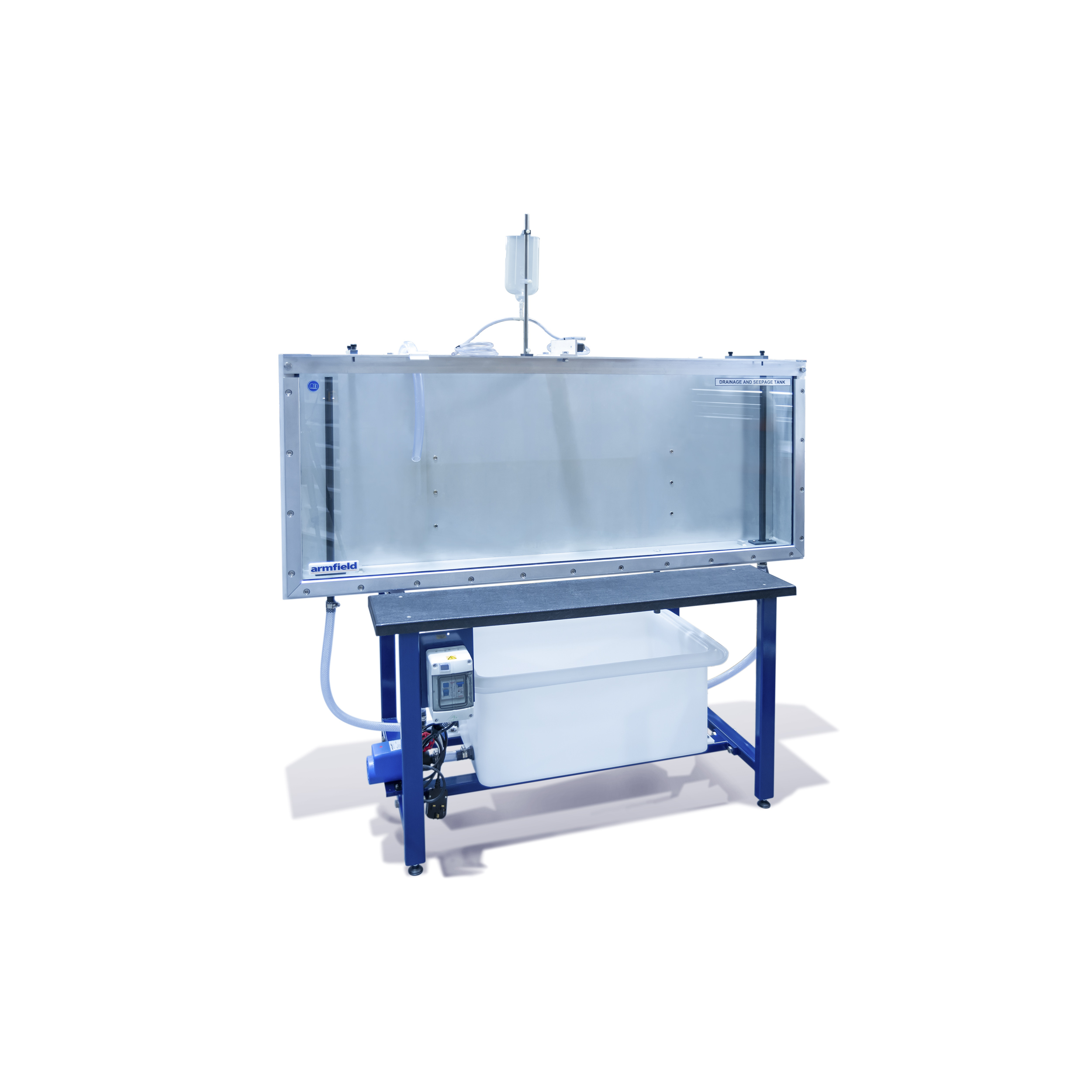

Tanque de drenaje y filtración (S1)

La demostración práctica y la visualización son elementos esenciales del estudio del flujo de fluidos. El tanque de drenaje e infiltración S1 ha sido diseñado para permitir a los estudiantes realizar un estudio experimental del flujo a través de medios permeables. La base del tanque está fabricada en acero dulce pintado, mientras que los laterales están reforzados y sellados mediante un método probado que permite un acceso libre al interior y minimiza la obstrucción visual. Un lateral es de vidrio templado para garantizar una buena visibilidad sin rayones durante un uso prolongado, mientras que el otro es de aluminio, lo que permite la inserción de tomas de presión según sea necesario. Los extremos del tanque son de chapa de acero. Se han instalado rebosaderos ajustables cerca de cada extremo del tanque para mantener niveles de agua constantes en cada mitad. Estos rebosaderos pueden bajarse hasta cerca del fondo del tanque para facilitar el drenaje del subsuelo en algunos experimentos. El equipo es autónomo y solo requiere un llenado inicial con agua fría y la conexión a la red eléctrica. El depósito de almacenamiento puede vaciarse a través de un desagüe de laboratorio. Los experimentos típicos que realizan los estudiantes incluyen:

Filtración debajo de un muro de tablestacas
Filtración a través de una presa de tierra
Control de la filtración a través de suelos permeables mediante drenaje del subsuelo
Distribución de la presión de elevación en estructuras hidráulicas
Reducción de la presión ascendente y el empuje lateral mediante el drenaje.
Formación y comportamiento de las arenas movedizas.
Estabilidad de una presa de tierra
Drenaje de un sitio de excavación mediante pozos
