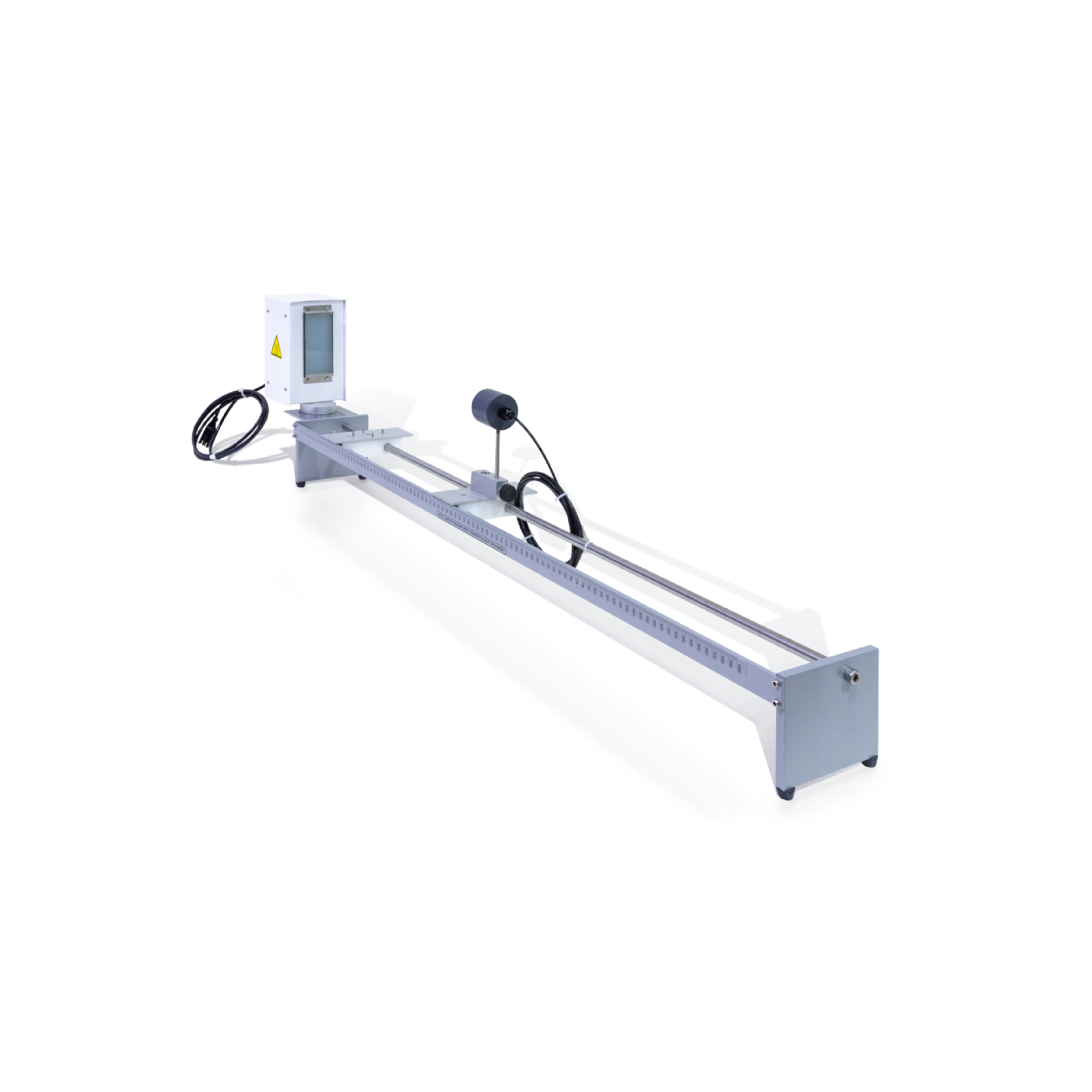

Leyes de transferencia de calor radiante e intercambio de calor radiante (HT13X)

Este accesorio de Armfield ha sido diseñado para demostrar las leyes de la transferencia de calor radiante y el intercambio de calor radiante mediante la radiación lumínica, como complemento a las demostraciones de calor en las que el uso de la radiación térmica sería poco práctico.

El equipo suministrado comprende un conjunto de fuentes de energía, instrumentos de medición, placas de apertura, placas de filtro y placas objetivo, que están montadas sobre un riel lineal, en diferentes combinaciones para adaptarse al ejercicio práctico de laboratorio elegido.

La vía consta de un bastidor rígido de aluminio con rieles horizontales dobles que incorpora carros deslizantes para permitir variar las posiciones de la instrumentación, los filtros y las placas.
La fuente de calor consiste en una placa plana de cobre de 100 mm de diámetro, que se calienta desde la parte posterior mediante un elemento calefactor eléctrico aislado que funciona a bajo voltaje para una mayor seguridad del operario.
El calentador puede controlarse mediante voltaje o PID, lo que permite alcanzar rápidamente el punto de ajuste de temperatura y mantenerlo dentro de 0,1 °C.
La parte frontal de la placa está recubierta con una pintura negra mate resistente al calor que proporciona una emisividad uniforme cercana a la unidad.
La temperatura superficial de la placa se mide mediante un termopar, que está fijado a la parte frontal de la placa.
La radiación de la placa calentada se mide mediante un detector de radiación térmica (radiómetro), que puede colocarse a lo largo de la pista graduada del carro.
Se suministran dos placas metálicas recubiertas de corcho que permiten crear una abertura de ranura vertical de ancho ajustable entre la fuente y el detector para demostrar los factores de área.
La posición de los vagones con respecto a la fuente de energía se puede medir utilizando una escala graduada fijada al lateral de la vía.
Se suministran placas metálicas con diferentes acabados superficiales para demostrar el efecto de la emisividad en la radiación emitida y recibida. Dos placas negras, una gris y una pulida se suministran junto con un soporte montado sobre rieles que coloca las placas frente a la fuente de calor. Cada placa incorpora un termopar para indicar la temperatura superficial de la placa.
Se suministran placas de filtro de plástico de densidad óptica (absortividad) variable para demostrar las leyes de absorción.
La fuente de luz consta de una lámpara en una carcasa con un difusor de vidrio y funciona a bajo voltaje para mayor seguridad del operador. La fuente puede girar 180° y el ángulo se mide mediante una escala integrada. La potencia suministrada a la lámpara se puede variar y medir mediante el software armBUS.
La radiación de la fuente de luz se mide utilizando un fotómetro que se puede colocar a lo largo de la pista graduada del carro. Se suministran placas filtrantes de opacidad y grosor variables para demostrar las leyes de absorción.
