El canal didáctico multiusos de Armfield ha sido diseñado específicamente para demostrar los principios de la mecánica de fluidos aplicados a estructuras de ingeniería en flujo de canal abierto.
El canal didáctico multiusos de Armfield ha sido diseñado específicamente para demostrar los principios de la mecánica de fluidos aplicados a estructuras de ingeniería en flujo de canal abierto.

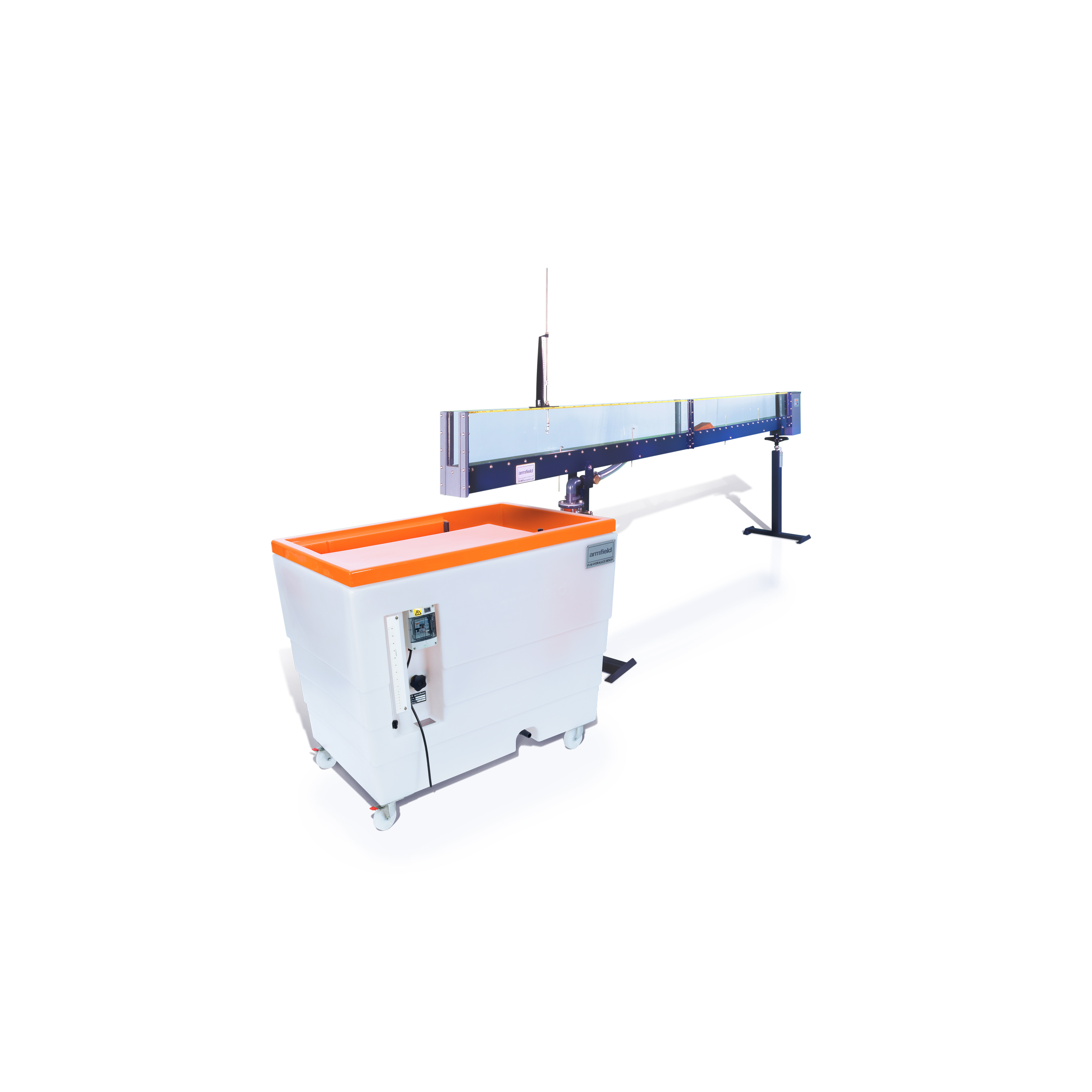

El C4-MKII es un pequeño canal abierto, disponible en longitudes de 2,5 m o 5,0 m, con laterales de acrílico transparente en la sección de trabajo para una visibilidad completa del flujo.
El canal está equipado con un depósito de entrada de PVC y está diseñado para la descarga libre en el banco hidráulico. El canal está montado sobre una estructura rígida y puede inclinarse mediante un gato de tornillo calibrado, lo que permite un ajuste preciso de la pendiente.
El tanque de entrada incorpora un sistema de amortiguación para dispersar el flujo de agua antes de su entrada al canal, asegurando así un flujo uniforme y constante. El nivel en la sección de trabajo del canal se controla mediante un vertedero de descarga (compuertas) en el extremo de descarga.
Se proporcionan tomas de presión para el lecho y puntos de fijación para los modelos.
Una escala longitudinal situada en la parte superior del canal permite colocar con precisión los medidores de profundidad y los tubos pitot-estáticos a lo largo de la longitud del canal.
El canal está diseñado para usarse con un banco hidráulico estándar Armfield F1-10, que proporciona el flujo de agua bombeada, la válvula de control de flujo y un tanque volumétrico para la medición del flujo.
También está disponible un caudalímetro opcional, que se puede instalar en el C4-MKII para permitir la realización de mediciones directas del caudal.
Se ofrece un software educativo opcional (C4-MKII-ABASIC) que proporciona un paquete didáctico completo. El estudiante introduce manualmente los datos en el software, que luego puede utilizarse para realizar cálculos, procesar datos y generar gráficos.
